Kühlung aus dem Serverraum
Dieses System der Kühlung erfüllt die Anforderung, die Warmluft vom Raum zu trennen, indem es einen vertikalen „Schornstein" an der oberen Abdeckung des Racks nutzt, um die Warmluft direkt in den Warmraum in der doppelten Decke zu leiten.
Ein möglicher Nachteil einer Kaltgangeinhausung und einer Kühlung aus dem Boden heraus und der Rückführung in den Raum ist, dass die warme Abluft in den Bereich hinter dem Schrank geleitet wird. Im Allgemeinen sollte eine solche Lösung kein Problem darstellen, wenn dies bereits bei der Konstruktion des Rechenzentrums berücksichtigt wird. Allerdings kann es in einigen Rechenzentren mit einer hohen Konzentration von installierten Geräten sinnvoll sein, die Zufuhr von warmer und kalter Luft vollständig zu trennen.
Das CONTEG-Kit für die Kühlung durch Zuführung aus dem Saal und Rückführung in den Bereich der Unterdecke (HPR) ist eine Lösung, bei der die warme Luft nicht im Saal verbleibt, sondern in den Bereich der Unterdecke/der doppelten Decke abgeleitet wird. Der im unteren Teil des Schranks angebrachte rückseitige Deflektor unterstützt die Optimierung der Strömung der Warmluft in den „Schornstein". Sein großes Volumen und sein großer Querschnitt sorgen dafür, dass der „Schornstein" große Luftmengen bei relativ niedriger Strömungsgeschwindigkeit aufnehmen kann.
In einigen Rechenzentren mit einer hohen Konzentration von installierten Geräten kann es sinnvoll sein, die Zufuhr von warmer und kalter Luft vollständig zu trennen.

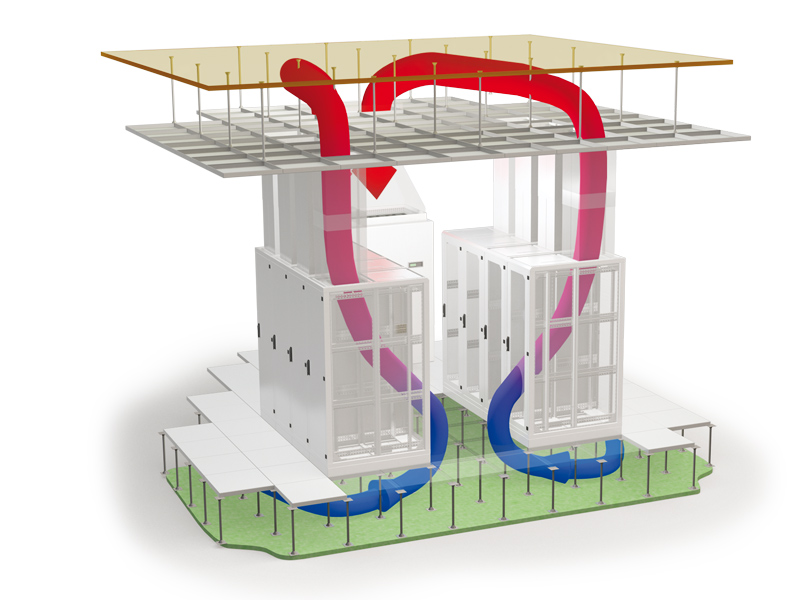

Nach dem Ansaugen der kühlen Luft durch die vordere Tür wird die warme Luft anschließend in die Unter-/Doppeldecke über den Geräten abgeleitet, dabei wird die natürliche Schichtung der warmen Luft genutzt. Klimageräte für Serverräume (CRAC) saugen die warme Luft aus dem Bereich der Decke ab, kühlen sie und leiten sie zurück in den Raum, womit sich der Kreis schließt. Auf diese Weise kann ein sehr großes Volumen an warmer Luft mit hoher Effizienz gekühlt werden. Eine Studie der Firma Intel, die Vorreiter dieser Lösung ist, belegt, dass mit diesem Konzept bis zu 30 kW pro Schrank gekühlt werden können.
TECHNISCHE INFORMATIONEN
| Parameter | Wert |
|---|---|
| Empfohlene Konfiguration Kühlung durch Zuführung aus dem Saal, Rückführung in die Decke | Die kühle Luft strömt durch die Streckmetalltür an der Vorderseite in den Schrank. Ein Trennrahmen und Blindplatten verhindern, dass sich die kühle Luft mit der warmen Luft vermischt und optimieren den Luftstrom. Die warme Luft im hinteren Teil des Schranks wird durch den hinteren Deflektor zum Abzug geleitet, der sich auf der oberen Abdeckung des Schranks befindet. Die hintere Blechtür verhindert, dass Warmluft zurück in den Raum gelangt und sich so mit der kalten Luft vermischt. Schrank PREMIUM Server RSF Höhe 42-45-48U, Breite 600 oder 800 mm und Tiefe 1 200 mm Vordere Streckmetall-Tür (86% Perforationsgrad) mit Mehrpunktverriegelung und Universalschlüssel Hintere Tür aus Blech, mit Mehrpunktverriegelung und Universalschlüssel Abnehmbare Seitenwände mit Schloss und Universalschlüssel Zwei Paar vertikale 19" Gleitschienen Obere und untere Kabeldurchführungen, abnehmbare obere Abdeckung Höhenverstellbare Stellfüße, optionale Sockel |
| Empfohlene Kühlsysteme | Die empfohlenen Kühlsysteme für Lösungen mit Schornstein erfordern zentrale Kühlsysteme mit Zufuhr klimatisierter Luft in den Bereich unter dem Doppelboden bzw. direkt in den Datenraum oder die Installation von seitlich angebrachten Kühlaggregaten. Seit 2008 sind wir offizieller Partner eines bedeutenden globalen Herstellers von Kühllösungen. Dank dieser Allianz sind wir in der Lage, Ihnen auch komplexe zentrale Kühlsysteme anzubieten. Zögern Sie nicht, uns zu kontaktieren, wir helfen Ihnen gerne, unabhängig davon, ob Ihr Projekt eine einfache Art der Kühlung oder enorme zentrale Kühlkapazitäten erfordert. |
